O que é uma carcaça de rotador e como a usinagem de precisão melhora seu desempenho em aplicações pesadas

Rotaçãoou habitaçãoé um componente estrutural crítico usado em rotadores hidráulicos para guindastes, escavadeiras, equipamentos florestais, sistemas de elevação marítima e outras máquinas pesadas. Ele protege engrenagens internas, rolamentos e motores hidráulicos, garantindo precisão rotacional sob cargas extremas.

Neste guia abrangente, exploramos o que é uma carcaça de rotador, como ela funciona, os materiais e processos de fabricação envolvidos, os principais padrões de controle de qualidade e como a usinagem CNC de precisão melhora significativamente a durabilidade, o alinhamento e o desempenho geral. Este artigo também discute opções de personalização, tratamentos de superfície, tolerâncias e aplicações industriais. Se você está procurando um fabricante confiável de carcaças de rotadores comoUnido, este guia o ajudará a tomar decisões informadas.

Índice

• 1. O que é uma carcaça de rotador?
• 2. Como funciona uma carcaça de rotador?
• 3. Quais materiais são usados ​​na fabricação da carcaça do rotador?
• 4. Como a usinagem CNC de precisão melhora o desempenho da carcaça do rotador?
• 5. Onde são usadas as carcaças do rotador?
• 6. Quais padrões de qualidade uma carcaça de rotador deve atender?
• 7. As carcaças do rotador podem ser personalizadas?
• 8. Perguntas frequentes

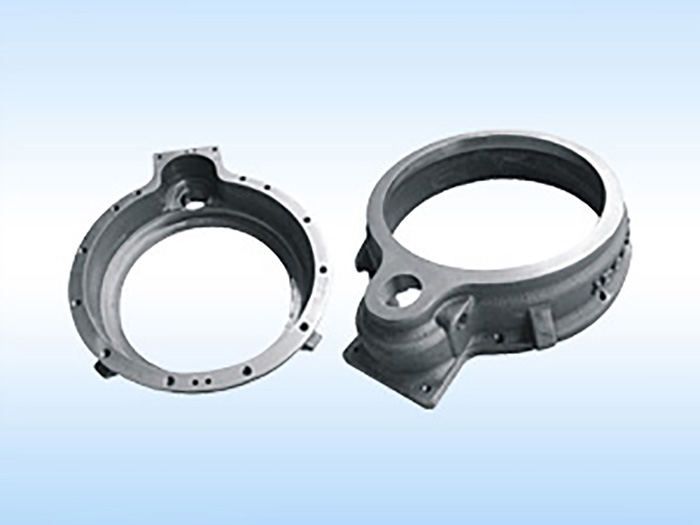

1. O que é uma carcaça de rotador?

A carcaça do rotadoré o invólucro estrutural externo que envolve e suporta o mecanismo rotativo interno de um sistema rotador hidráulico. Ele fornece integridade estrutural, alinhamento e proteção para componentes como:

• Motores hidráulicos
• Sistemas de engrenagens planetárias
• Rolamentos e vedações
• Eixos de saída

A carcaça deve suportar cargas radiais e axiais, mantendo a estabilidade dimensional. Em aplicações de equipamentos pesados, a carcaça do rotor geralmente suporta cargas de choque, tensões de torção e exposição ambiental, incluindo poeira, água e temperaturas extremas.

Como influencia diretamente o alinhamento e a precisão do engate das engrenagens, a qualidade da carcaça do rotador determina a eficiência, a vida útil e a segurança de todo o sistema rotativo.

2. Como funciona uma carcaça de rotador?

A carcaça do rotador funciona como uma estrutura rígida que mantém os componentes rotativos internos alinhados. Quando a pressão hidráulica ativa o motor, a energia rotacional é transferida através da caixa de engrenagens para o eixo de saída. A habitação:

1. Mantém o alinhamento concêntrico entre os eixos de entrada e saída
2. Absorve o estresse induzido por torque
3. Evita a contaminação de componentes internos
4. Garante a integridade da vedação sob pressão

Qualquer desalinhamento dentro da carcaça pode causar desgaste irregular da engrenagem, vibração, vazamento de óleo ou falha prematura. Portanto, usinagem de precisão e tolerâncias rígidas são essenciais.

3. Quais materiais são usados ​​na fabricação da carcaça do rotador?

A seleção do material depende dos requisitos de carga, exposição ambiental e considerações de peso. Abaixo está uma comparação de materiais comuns:

Tratamentos de superfície como revestimento em pó, fosfatização, galvanização ou pintura de precisão são frequentemente aplicados para aumentar a resistência à corrosão e a durabilidade.

4. Como a usinagem CNC de precisão melhora o desempenho da carcaça do rotador?

A usinagem CNC de precisão garante tolerâncias rígidas, acabamentos de superfície suaves e alinhamento geométrico exato. Os principais processos de usinagem incluem:

• Torneamento CNC para alinhamento circular
• Fresamento CNC para superfícies de montagem
• Perfuração para assentos de rolamento
• Perfuração e rosqueamento para furos de fixação

As tolerâncias críticas geralmente ficam entre ±0,01 mm e ±0,03 mm para assentos de rolamentos e superfícies de alinhamento de eixo.

Benefícios da usinagem de precisão:

• Vibração e ruído reduzidos
• Melhor distribuição de carga
• Vida útil prolongada do rolamento
• Custos de manutenção mais baixos

Fabricantes comoUnidouse sistemas CNC multieixos avançados e máquinas de medição por coordenadas (CMM) para garantir precisão dimensional e repetibilidade consistente.

5. Onde são usadas as carcaças do rotador?

As carcaças do rotador são amplamente utilizadas em todos os setores:

• Equipamento Florestal:Manuseio de toras e processamento de madeira
• Máquinas de construção:Escavadeiras e manipuladores de materiais
• Aplicações marítimas:Guindastes de convés e sistemas de elevação
• Indústria de reciclagem:Rotadores para manuseio de sucata
• Operações de Mineração:Sistemas de elevação e posicionamento para serviços pesados

Em cada um desses ambientes, a confiabilidade e a integridade estrutural não são negociáveis.

6. Quais padrões de qualidade uma carcaça de rotador deve atender?

Uma carcaça de rotador de alta qualidade deve atender aos padrões internacionais, tais como:

• Sistemas de Gestão da Qualidade ISO 9001
• Certificação de rastreabilidade de materiais
• Ensaios não destrutivos (END)
• Relatórios de inspeção dimensional

Inspeções adicionais podem incluir:

• Teste de dureza
• Medição de rugosidade superficial
• Testes de vedação de pressão

7. As carcaças do rotador podem ser personalizadas?

Sim. A fabricação personalizada da carcaça do rotador permite que os OEMs especifiquem:

• Configurações de furos de montagem
• Dimensões personalizadas do assento do rolamento
• Projetos de otimização de peso
• Revestimentos ou acabamentos especiais

A colaboração de engenharia garante compatibilidade com motores hidráulicos e sistemas de engrenagens específicos. A personalização melhora o desempenho, mantendo as margens de segurança.

8. Perguntas frequentes

Q1: Qual é a vida útil de uma carcaça de rotador?

Com manutenção adequada e materiais de alta qualidade, a carcaça do rotador pode durar de 5 a 10 anos ou mais, dependendo da intensidade de uso.

Q2: Como escolho o fabricante certo da carcaça do rotador?

Avalie a capacidade de usinagem, sistemas de controle de qualidade, fornecimento de materiais, flexibilidade de personalização e experiência no setor.

Q3: As carcaças do rotor danificadas podem ser reparadas?

Às vezes, pequenos danos superficiais podem ser reparados, mas rachaduras estruturais normalmente exigem substituição para manter a segurança.

Q4: Por que o controle da tolerância é tão importante?

Tolerâncias rígidas evitam o desalinhamento, reduzem o desgaste e garantem um desempenho rotacional suave sob cargas pesadas.

Conclusão

A carcaça do rotador é muito mais do que uma simples carcaça – ela é a espinha dorsal estrutural dos sistemas de rotação hidráulica em máquinas pesadas. A seleção de materiais, a usinagem CNC de precisão, o rigoroso controle de qualidade e a personalização desempenham papéis cruciais para garantir durabilidade e desempenho a longo prazo.

Se você estiver procurando por um fornecedor confiável de carcaças de rotadores,Unidooferece recursos avançados de fabricação, processos de inspeção rigorosos e soluções de engenharia personalizadas para atender às suas exigentes necessidades industriais.

Procurando soluções de alojamento de rotador com engenharia de precisão?Contate-noshoje para discutir seu projeto e obter um orçamento competitivo!
