O que é um suporte final de comutador e por que ele é fundamental para o desempenho e durabilidade do motor

Nos sistemas de motores elétricos, cada componente estrutural contribui para a eficiência, estabilidade e durabilidade. Uma parte muitas vezes esquecida, mas essencial, é aSuporte final do comutador. Este componente desempenha um papel vital no suporte dos eixos do motor, mantendo o alinhamento preciso, protegendo os elementos internos e garantindo uma comutação suave. Sem um suporte final adequadamente projetado, os motores podem sofrer vibração, superaquecimento ou falha prematura.

Este guia abrangente explora o design, as funções, os materiais, os processos de fabricação e as aplicações dos suportes finais do comutador. Também explica como os fabricantes gostamUnidootimizar técnicas de engenharia e produção para garantir confiabilidade em máquinas elétricas modernas. Quer você seja um engenheiro, fabricante ou especialista em compras, compreender a importância desse componente pode melhorar significativamente o desempenho e a vida útil do motor.

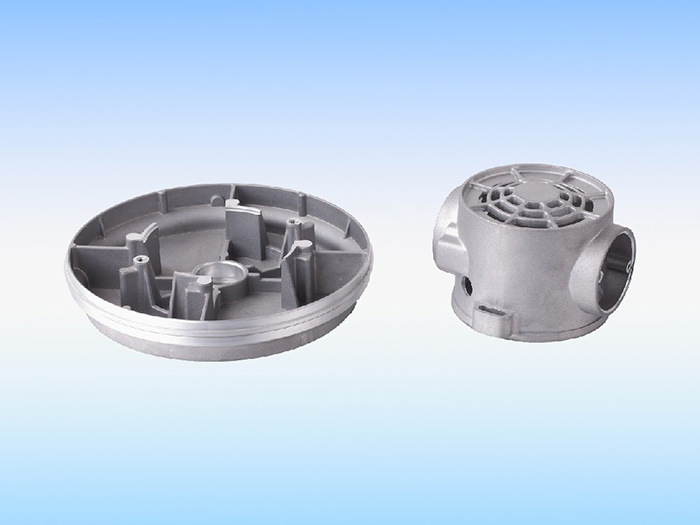

Commutator End Bracket

Índice


1. O que é um suporte final do comutador?

A Suporte final do comutadoré um componente estrutural localizado no lado do comutador de um motor elétrico. Ele atua como uma caixa de suporte que segura o rolamento e alinha o eixo do rotor, ao mesmo tempo que fornece proteção aos componentes elétricos internos.

Em muitos motores CC e em certos projetos de motores CA, o suporte final do comutador é responsável por:

  • Apoiando o eixo do rotor
  • Segurando o conjunto do rolamento
  • Manter o alinhamento entre o rotor e o estator
  • Fornecimento de superfícies de montagem para escovas ou porta-escovas
  • Protegendo componentes internos contra danos externos

Devido ao seu papel mecânico crítico, a precisão e a resistência estrutural do suporte influenciam diretamente a eficiência e a vida útil do motor.


2. Por que o suporte final do comutador é importante em motores elétricos?

Embora relativamente pequeno em comparação com outros componentes do motor, o suporte final do comutador desempenha vários papéis importantes que afetam a confiabilidade geral do sistema motor.

Funções principais

  • Suporte Mecânico:Fornece suporte rígido para o eixo do rotor e rolamentos.
  • Estabilidade de alinhamento:Garante que o rotor gire concentricamente dentro do estator.
  • Integração do sistema de escova:Suporta porta-escovas para comutação.
  • Proteção:Protege componentes elétricos sensíveis contra contaminação.
  • Dissipação de calor:Ajuda a gerenciar as condições térmicas do motor.

Sem alinhamento preciso e suporte estável do suporte final, os motores podem sofrer vibração, ruído, eficiência reduzida e desgaste excessivo nos rolamentos e escovas.


3. Componentes-chave e projeto estrutural

Um suporte final de comutador típico contém vários recursos estruturais integrados projetados para suportar sistemas mecânicos e elétricos.

Componente Função
Assento do Rolamento Abriga e estabiliza o rolamento do motor
Abertura do eixo Permite que o eixo do rotor passe com tolerância precisa
Orifícios de montagem Usado para fixar o suporte na carcaça do motor
Suporte de escova Suporta escovas elétricas para comutação
Slots de ventilação Permitir o fluxo de ar para reduzir o acúmulo de calor

A precisão da engenharia nesses elementos garante que o suporte se encaixe perfeitamente com outros componentes do motor.


4. Materiais usados ​​para suportes finais do comutador

A seleção do material desempenha um papel crucial na determinação da durabilidade, desempenho térmico e peso do suporte final.

Materiais Comuns

  • Alumínio fundido
  • Ferro dúctil
  • Liga de aço
  • Fundição sob pressão de liga de zinco
  • Plásticos de engenharia (para motores leves)

Comparação de materiais

Material Vantagens Aplicações Típicas
Liga de alumínio Leve, resistente à corrosão Eletrodomésticos, motores automotivos
Ferro Dúctil Alta resistência e durabilidade Motores industriais
Aço Excelente estabilidade mecânica Máquinas pesadas
Liga de Zinco Boa precisão de fundição Pequenos motores e eletrônicos

Fabricantes comoUnidoselecione cuidadosamente os materiais dependendo do ambiente operacional e dos requisitos de projeto do motor.


5. Processos de Fabricação e Requisitos de Precisão

A produção de suportes finais de comutador de alta qualidade requer processos de fabricação avançados para garantir precisão dimensional e resistência estrutural.

Etapas típicas de fabricação

  1. Preparação de materiais
  2. Fundição ou forjamento
  3. Usinagem CNC
  4. Tratamento de superfície
  5. Inspeção de qualidade
  6. Teste de montagem

A usinagem de precisão é especialmente importante porque mesmo pequenos erros dimensionais podem causar desalinhamento do eixo ou falha do rolamento.

Tratamentos de Superfície

  • Anodização
  • Revestimento em pó
  • Galvanoplastia
  • Revestimento anticorrosivo

Esses tratamentos melhoram a resistência à corrosão e prolongam a vida operacional do componente.


6. Aplicações comuns em todos os setores

Os suportes finais do comutador são amplamente utilizados em inúmeras indústrias onde os motores elétricos são essenciais.

Principais áreas de aplicação

  • Motores de partida automotivos
  • Equipamentos de automação industrial
  • Ferramentas elétricas
  • Eletrodomésticos
  • Bombas elétricas
  • Sistemas HVAC

O projeto estrutural pode variar dependendo do tamanho do motor, requisitos de carga e condições ambientais.


7. Benefícios de desempenho de suportes finais de alta qualidade

O uso de um suporte final de comutador de alta precisão melhora significativamente o desempenho e a vida útil dos motores elétricos.

Principais benefícios

  • Vibração e ruído reduzidos
  • Maior vida útil do rolamento
  • Melhor alinhamento do rotor
  • Dissipação de calor aprimorada
  • Maior confiabilidade operacional

Bráquetes de alta qualidade produzidos por empresas comoUnidopassam por rigorosos testes de qualidade para garantir que atendam aos padrões internacionais de fabricação.


8. Considerações sobre manutenção e durabilidade

Embora os suportes finais do comutador sejam projetados para uso a longo prazo, a inspeção regular é importante para manter o desempenho ideal do motor.

Práticas de manutenção recomendadas

  • Inspecione os assentos dos rolamentos quanto a desgaste
  • Verifique o alinhamento durante a manutenção do motor
  • Monitore quanto a rachaduras ou deformações
  • Limpe o acúmulo de poeira e detritos
  • Garantir a lubrificação adequada dos rolamentos

A manutenção preventiva pode reduzir significativamente falhas inesperadas do motor e tempos de inatividade dispendiosos.


9. Como escolher o suporte final do comutador correto

A seleção do suporte final apropriado requer a avaliação de vários fatores de engenharia.

Critérios de seleção chave

  • Tipo e tamanho do motor
  • Carga operacional e velocidade
  • Condições ambientais
  • Requisitos de materiais
  • Padrões de tolerância de precisão

Ao adquirir componentes, trabalhar com um fabricante experiente, comoUnidogarante qualidade consistente, suporte de engenharia personalizado e capacidade de produção confiável.


10. Perguntas frequentes

1. O que faz um suporte final de comutador?

Ele suporta o eixo do rotor e o rolamento no lado do comutador do motor, mantendo o alinhamento e protegendo os componentes internos.

2. Quais materiais são comumente usados ​​para suportes finais?

Os materiais comuns incluem ligas de alumínio, aço, ferro dúctil e liga de zinco, dependendo do tamanho do motor e dos requisitos de desempenho.

3. Por que a usinagem de precisão é importante?

A usinagem precisa garante o alinhamento adequado do eixo e a estabilidade do rolamento, o que afeta diretamente a eficiência e a longevidade do motor.

4. Os suportes finais podem ser personalizados?

Sim. Muitos fabricantes oferecem projetos personalizados para atender configurações específicas de motores, requisitos de montagem e condições ambientais.

5. Quanto tempo dura um suporte final de comutador?

Com projeto e manutenção adequados, os suportes finais podem durar toda a vida útil do motor.


Conclusão

OSuporte final do comutadorpode parecer um simples componente mecânico, mas desempenha um papel fundamental na garantia da confiabilidade e eficiência dos motores elétricos. Desde fornecer suporte estrutural e manter o alinhamento até proteger componentes elétricos internos, sua importância não pode ser exagerada.

Os avanços na tecnologia de fabricação e na ciência dos materiais tornaram os suportes finais modernos mais fortes, mais leves e mais precisos do que nunca. Fabricantes líderes comoUnidocontinuar a inovar em processos de design e produção para atender às crescentes demandas de automação industrial, engenharia automotiva e fabricação de equipamentos elétricos.

Se você procura componentes de motor confiáveis ​​ou precisa de soluções personalizadas para sua aplicação, trabalhar com um parceiro de engenharia experiente pode fazer toda a diferença no desempenho e durabilidade do produto.

Para suporte profissional, detalhes de produtos ou soluções de fabricação personalizadas,Contate-noshoje para saber como podemos ajudar a impulsionar seu próximo projeto.
